波紋(wen)噪聲是衡量電(dian)源(yuan)適(shi)(shi)配(pei)器質量好壞的(de)(de)(de)一個(ge)重要指標，一個(ge)好的(de)(de)(de)電(dian)源(yuan)適(shi)(shi)配(pei)器必(bi)須(xu)要把輸出(chu)紋(wen)波噪聲控(kong)制在一個(ge)合理的(de)(de)(de)范圍內。作(zuo)為一名在Flypower 電(dian)源(yuan)適(shi)(shi)配(pei)器廠(chang)家(jia)工作(zuo)的(de)(de)(de)電(dian)子工程師，今天(tian)就簡單和大家(jia)分享一下我們廠(chang)是如何有效(xiao)的(de)(de)(de)控(kong)制電(dian)源(yuan)適(shi)(shi)配(pei)器的(de)(de)(de)波紋(wen)輸出(chu)的(de)(de)(de)。

在(zai)設計電源產品(pin)時，有(you)5個方法可(ke)以降低電源輸出紋波(bo)噪聲。

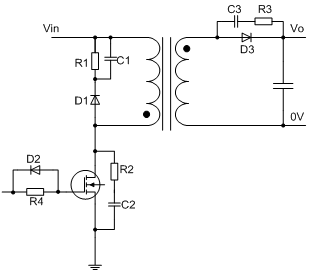

一(yi)、場(chang)效(xiao)應(ying)(ying)管(guan)D級與輸(shu)入(ru)正之間(jian)加RCD。一(yi)般選(xuan)擇(ze)場(chang)效(xiao)應(ying)(ying)管(guan)的(de)反向恢復時(shi)間(jian)要比二極管(guan)D1慢2~3倍，以避免形成直通電(dian)流(liu)(liu)，此電(dian)流(liu)(liu)會產生很強的(de)磁場(chang)，可增(zeng)大輸(shu)出噪聲(sheng)干擾，所(suo)以可人為的(de)通過柵極電(dian)阻(zu)R4來(lai)減慢開(kai)關(guan)管(guan)的(de)開(kai)關(guan)速(su)度(du)。為了不影響(xiang)關(guan)斷速(su)度(du)可以在柵極電(dian)阻(zu)并聯(lian)一(yi)個二極管(guan)D2如圖1所(suo)示。

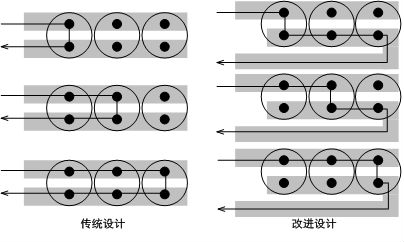

二(er)、電源(yuan)PCB走線和布局。反(fan)饋線路應避開磁(ci)性元件、開關(guan)管及功率二(er)極管。輸出濾波電容放置及走線對紋波噪聲至關(guan)重要，如圖2所(suo)示，傳統(tong)設(she)計中由于到達每(mei)個(ge)(ge)電容的阻抗不一樣，所(suo)以高(gao)頻(pin)(pin)電流在三個(ge)(ge)電容中分配(pei)(pei)不均勻，改進(jin)設(she)計中可(ke)以看出每(mei)個(ge)(ge)回路長度相當即高(gao)頻(pin)(pin)電流會均勻分配(pei)(pei)到每(mei)個(ge)(ge)電容中。

三、輸出加(jia)二級LC濾波。LC對噪(zao)聲(sheng)和(he)紋(wen)波抑制效果(guo)比較(jiao)(jiao)明顯，根據紋(wen)波頻率選(xuan)擇合適(shi)電(dian)(dian)感電(dian)(dian)容值(zhi)，但由于(yu)柱(zhu)形(xing)(xing)電(dian)(dian)感價格(ge)低體積小的優點，所以一般LC中電(dian)(dian)感大都會(hui)選(xuan)擇柱(zhu)形(xing)(xing)電(dian)(dian)感，然而柱(zhu)形(xing)(xing)電(dian)(dian)感是開放式磁結構，對周圍(wei)會(hui)產生較(jiao)(jiao)嚴重磁干(gan)擾，我們可以采(cai)用(yong)兩個(ge)電(dian)(dian)感并排放置，且電(dian)(dian)流流入方向相反，即有助于(yu)引導磁通從一個(ge)磁柱(zhu)到另一個(ge)磁柱(zhu)，從而可以降低電(dian)(dian)磁干(gan)擾，如圖3所示(shi)

四、降低(di)變壓器漏(lou)感。采用三明(ming)治繞法可使初次級繞組(zu)耦合更加緊密，使漏(lou)感得以減(jian)(jian)小，從而(er)到達減(jian)(jian)小噪聲的目的。

五、輸(shu)出(chu)二極(ji)管(guan)兩端并聯RC。二極(ji)管(guan)在(zai)高速導通和關斷時，反(fan)向(xiang)恢(hui)復期間，二極(ji)管(guan)的寄生電(dian)感和電(dian)容會產生高頻振(zhen)(zhen)蕩，為(wei)了抑制高頻振(zhen)(zhen)蕩可在(zai)二極(ji)管(guan)兩端加RC緩沖(chong)電(dian)路如(ru)圖2所示，電(dian)阻R3一(yi)般在(zai)1Ω~100Ω，電(dian)容C3一(yi)般在(zai)100pF~1nF，如(ru)果電(dian)源工(gong)作頻率較(jiao)低，效率滿足要求的話(hua)，二極(ji)管(guan)D3可以選擇反(fan)向(xiang)恢(hui)復時間較(jiao)慢的二極(ji)管(guan)。

通(tong)過這些設計，就可以(yi)有效的(de)(de)(de)把電(dian)(dian)源適配器的(de)(de)(de)輸出(chu)波紋噪聲控制在合理的(de)(de)(de)范圍(wei)之(zhi)內(nei)，做為一個有15年生(sheng)產(chan)經(jing)驗(yan)的(de)(de)(de)電(dian)(dian)源生(sheng)產(chan)廠家，Flypower有著非常成熟(shu)的(de)(de)(de)電(dian)(dian)源研(yan)發(fa)生(sheng)產(chan)經(jing)驗(yan)。更多的(de)(de)(de)電(dian)(dian)源知識可以(yi)關注我(wo)們(men)的(de)(de)(de)官網(wang)。
