電(dian)(dian)源作(zuo)為電(dian)(dian)子(zi)設(she)備必不(bu)可(ke)少的(de)(de)一個關鍵組(zu)成部分，任(ren)何搞(gao)硬件研(yan)發及維修(xiu)或者學校課程都是不(bu)能(neng)回避的(de)(de)。搞(gao)過設(she)計(ji)的(de)(de)朋友都知道，它的(de)(de)原理不(bu)復雜，但是要把電(dian)(dian)源做好(hao)做穩定(ding)卻是非常(chang)難的(de)(de)，今(jin)天飛天鷹科技就來為大家(jia)講解一下(xia)線性電源(yuan)適配器的原理。

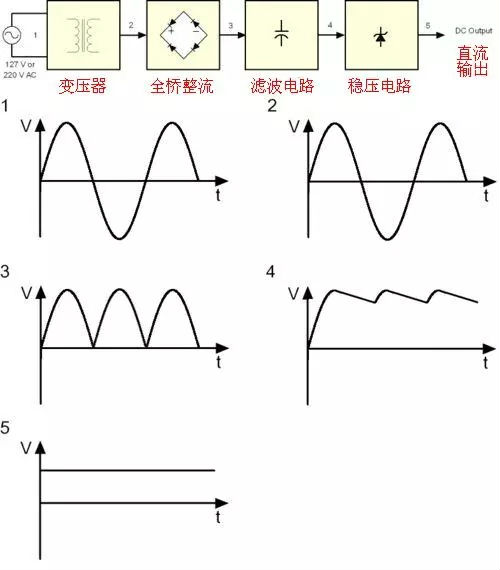

簡單的(de)講，線(xian)性電(dian)源(yuan)適配器的(de)硬件主(zhu)要由變壓(ya)器，整流電(dian)路(lu)，濾波(bo)電(dian)路(lu)，穩壓(ya)電(dian)路(lu)四個(ge)部分組成，如下(xia)圖。

市電的交流變成穩定的直流輸出(chu)主要有以下(xia)四步：

第(di)一(yi)步，220V交流電(dian)源u1經過變(bian)壓(ya)器耦合降壓(ya)后變(bian)成低壓(ya)的(de)交流電(dian)源u2。

第(di)二(er)步，低壓(ya)交流u2再經過全波(bo)整流電(dian)路后變成只(zhi)有正電(dian)壓(ya)的大波(bo)紋u3。

第三步，u3經過大容值電(dian)容濾波(bo)后(hou)變(bian)成正電(dian)壓(ya)小波(bo)紋u4.

第四步，u4經(jing)過(guo)穩(wen)壓電路后變(bian)成相對穩(wen)定的直流(liu)電u0.

u0就能供給(gei)各種設備使用了。

經(jing)過上面4步，用示波器觀察，電壓的具體波形變化如下(xia)圖。

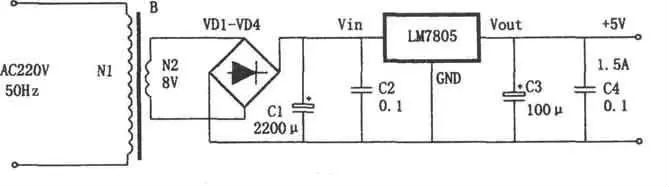

在實際電(dian)路設(she)計中(zhong)，最簡設(she)計電(dian)路如下圖。B代表變壓(ya)器(qi)，N1和N2是(shi)變壓(ya)器(qi)的兩個繞組，經(jing)過調整(zheng)N1與N2的繞線圈(quan)數比，我們(men)可(ke)以(yi)得到(dao)不同(tong)的低(di)壓(ya)交流。下圖中(zhong)得到(dao)的是(shi)8V AC。

VD1-VD4四個(ge)二極管構成全波整(zheng)(zheng)流電(dian)路(lu)。C1為(wei)大容量電(dian)容，可將大波紋(wen)的(de)正電(dian)壓（上圖中(zhong)波形(xing)3）變成相(xiang)對平直的(de)正電(dian)壓（波形(xing)4）。C2可濾(lv)(lv)除整(zheng)(zheng)流后的(de)部分高頻毛刺(ci)。LM7805是三(san)端(duan)穩(wen)壓管，可將8V直流變為(wei)低(di)紋(wen)波低(di)噪(zao)聲的(de)5V直流。C3和C4是對得到的(de)5V直流電(dian)進行再濾(lv)(lv)波，得到超低(di)紋(wen)波和噪(zao)聲的(de)5V直流電(dian)。

為了(le)獲得(de)更(geng)好的(de)(de)(de)電(dian)(dian)源，我們會(hui)(hui)在(zai)變壓器(qi)前端再加入防雷電(dian)(dian)路（3個壓敏電(dian)(dian)阻），會(hui)(hui)在(zai)三端穩壓管前后端加入更(geng)多(duo)容(rong)值的(de)(de)(de)瓷(ci)片(pian)電(dian)(dian)容(rong)及CBB電(dian)(dian)容(rong)以改善紋波和噪聲(sheng)。有的(de)(de)(de)甚至會(hui)(hui)在(zai)電(dian)(dian)路中增(zeng)加共模和差模電(dian)(dian)路，這里就不多(duo)做介紹了(le)。
