其(qi)實(shi)這(zhe)個過程和“把大象裝(zhuang)進冰箱”有異曲同工(gong)之處——我們需要(yao)把家用220V交(jiao)流(liu)電(dian)降壓(ya)成(cheng)低壓(ya)（低壓(ya)的(de)數值根據(ju)需要(yao)的(de)電(dian)壓(ya)而(er)定(ding)）的(de)交(jiao)流(liu)電(dian)，然(ran)后把交(jiao)流(liu)電(dian)整(zheng)流(liu)成(cheng)直流(liu)電(dian)，最后用電(dian)容把直流(liu)電(dian)里剩下的(de)交(jiao)流(liu)份量去掉，這(zhe)樣，就得到(dao)了可以把手機(ji)接(jie)上去5V直流(liu)電(dian)。這(zhe)就是手機充電器(qi)的工作過程。以上三步被稱為；變(bian)壓、整流(liu)、濾波。這(zhe)是最(zui)通俗的解釋

而事實上，手機充電(dian)(dian)(dian)(dian)器(qi)就是一(yi)(yi)個(ge)開關(guan)電(dian)(dian)(dian)(dian)源。直(zhi)流(liu)開關(guan)電(dian)(dian)(dian)(dian)源，是一(yi)(yi)種將(jiang)低(di)質量的(de)電(dian)(dian)(dian)(dian)源，如220V市(shi)電(dian)(dian)(dian)(dian)轉換(huan)為可以用于對電(dian)(dian)(dian)(dian)源質量有特(te)定要(yao)求的(de)設備(bei)的(de)直(zhi)流(liu)電(dian)(dian)(dian)(dian)。其核心是DC/DC變(bian)換(huan)器(qi)。市(shi)電(dian)(dian)(dian)(dian)輸(shu)(shu)入后(hou)經過(guo)二極管(guan)組成的(de)電(dian)(dian)(dian)(dian)橋(qiao)整(zheng)(zheng)流(liu)濾波(bo)后(hou)得到一(yi)(yi)個(ge)單向脈動的(de)直(zhi)流(liu)電(dian)(dian)(dian)(dian)給(gei)變(bian)壓器(qi)輸(shu)(shu)出所需電(dian)(dian)(dian)(dian)壓值的(de)方波(bo)，再經過(guo)一(yi)(yi)次整(zheng)(zheng)流(liu)濾波(bo)得到符合要(yao)求的(de)直(zhi)流(liu)電(dian)(dian)(dian)(dian)壓。

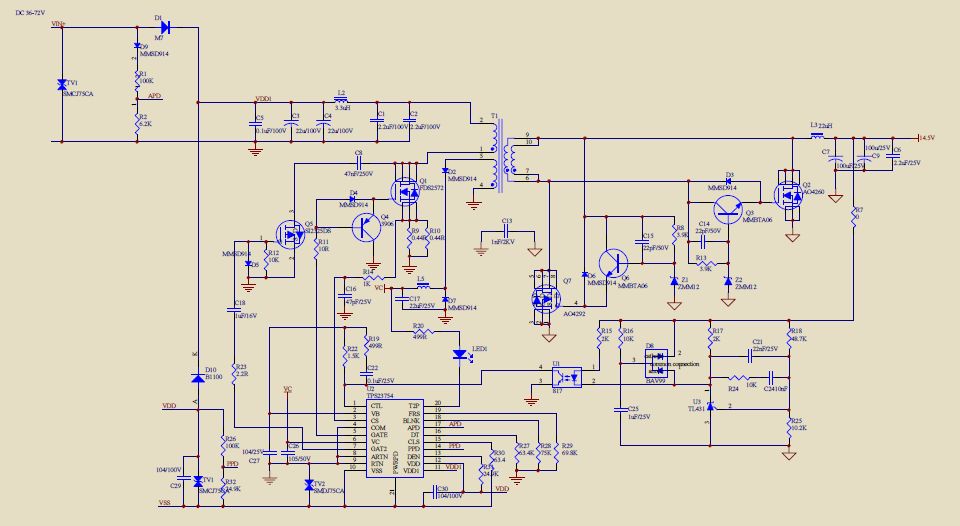

為了使輸出穩定且(qie)符(fu)合要求，需(xu)要一(yi)個反饋電路來(lai)(lai)實(shi)時(shi)調(diao)整PWM占空(kong)比，即(ji)圖的(de)下半(ban)部(bu)分(fen)。從輸出電壓中(zhong)采(cai)樣(yang)給一(yi)個比較器(qi)(qi)與基(ji)準(zhun)電壓比較來(lai)(lai)控制(zhi)脈寬調(diao)制(zhi)器(qi)(qi)輸出的(de)PWM信號。采(cai)樣(yang)過程常用(yong)光耦來(lai)(lai)進行(xing)(xing)隔離。如此一(yi)來(lai)(lai)變壓器(qi)(qi)前端開關管(guan)的(de)控制(zhi)信號即(ji)可根據(ju)輸出情況進行(xing)(xing)實(shi)時(shi)調(diao)整做(zuo)到(dao)穩定準(zhun)確的(de)輸出。

因此輸出的(de)直流(liu)電(dian)壓是實時(shi)檢測實時(shi)調(diao)整(zheng)的(de)，只(zhi)要(yao)輸入電(dian)壓在一定的(de)區(qu)間內波動，并不會影(ying)響輸出的(de)伏值(zhi)。
