第一種輸入(ru)欠(qian)壓保(bao)護電路：

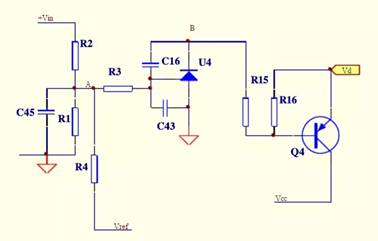

　　一類(lei)輸入(ru)欠壓(ya)電(dian)路：保護原(yuan)理為電(dian)壓(ya)輸入(ru)低(di)于額定值時或(huo)低(di)于保護電(dian)壓(ya)值時會拉低(di)控制(zhi)芯(xin)片的供電(dian)VCC達到(dao)關(guan)閉(bi)輸出的目的，電(dian)路組(zu)成圖如(ru)下：

其實現原理為：
　　當電源輸入電壓高于欠壓保護設定點時， A 點電壓高于 U4 的 Vref , U4 導通， B 點電壓為低電平， 04 導通， Vcc 供電正常：當輸入電壓低于保護電壓時， A 點電壓低于 U4 的 Vref , U4 截止， B 點電壓為高電平， Q4 截止，導致 Vcc 沒有電壓，這時 Vre 他為低電平，A點電壓隨輸入電壓增高而增高，高于U4 的 Vref時模塊變為正常工作，R4 可以設定欠壓保護點的回差。
　　優點：電路結構簡單，保護點精準

     缺點：費用成本太高
　   應用的注意事項：使用時注意 R , , RZ 的取值，有時候需要兩個電阻并聯才能得到需要的保護點。還需要注意 R1 ,RZ 的溫度系數，否則高低溫時，欠壓保護點相差較大。

　　第二種輸入欠(qian)壓保護(hu)電路

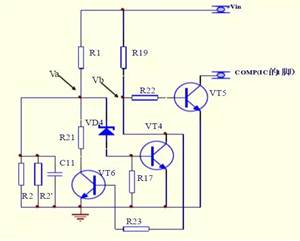

     二類欠壓(ya)保護電路：輸入電壓(ya)高于(yu)欠壓(ya)值正常接通，低于(yu)欠壓(ya)值自動(dong)關(guan)閉輸出，原理(li)圖如下：

　  其實(shi)現原理為：

　　輸入電(dian)壓(ya)(ya)(ya)在(zai)正常工(gong)作范圍內時， Va大于VD4的穩壓(ya)(ya)(ya)值，VT4導通(tong)，Vb為0電(dian)位，VT5截(jie)止， 此時保護電(dian)路(lu)不起作用；當(dang)輸入電(dian)壓(ya)(ya)(ya)低于設(she)定(ding)欠壓(ya)(ya)(ya)值時，Va小于VD4的穩壓(ya)(ya)(ya)值，VT4截(jie)止，Vb為高電(dian)位，VT5導通(tong)，將COMP（芯片(pian)(pian)的1腳(jiao)）拉到0電(dian)位，芯片(pian)(pian)關(guan)閉(bi)輸出(chu)，從而(er)實現了(le)欠壓(ya)(ya)(ya)保護功能。     R21、VT6、R23組成欠壓(ya)(ya)(ya)關(guan)斷、恢復時的回(hui)差(cha)電(dian)路(lu)。當(dang)欠壓(ya)(ya)(ya)關(guan)斷時,VT6導通(tong)，將R21與R2并聯，

恢復(fu)時，VT6截止(zhi)

回差電壓即為(Vin’-Vin)

優點：電路(lu)形式簡單(dan)，成本較低。

缺點(dian)：每一個(ge)穩(wen)壓管VD4的穩(wen)壓值都有誤(wu)差，導致欠(qian)壓保護值隨之波動，當大批(pi)量生產的時候需(xu)要調試相關值

應用的注意事項：VD4應該選溫度(du)系數較好的穩壓管，需調(diao)試的元(yuan)件如R2應考慮(lv)多個并聯以方便調(diao)試。
