手機的多如牛毛，不同廠家的電路結構大不相同，隨著科技的進步新技術、新元件的出現又增加了新款的充電器，再加上山寨電源充斥其中，導致小小充電器電路結構琳瑯滿目，讓人應接不暇。

但(dan)有一款(kuan)比較現(xian)代也比較簡潔、很容易看懂電(dian)路圖(tu)、容易查找(zhao)故障的分立元件充(chong)電(dian)器，可作為經典教材進行研(yan)究，雖然(ran)現(xian)在大(da)電(dian)流(liu)的快充(chong)的出現(xian)后(hou)，已經有點過時了，但(dan)是我(wo)們仍然(ran)可以(yi)將其作為一種(zhong)研(yan)究對象進行分析(xi)，今天就將此(ci)分享(xiang)給(gei)大(da)家(jia)。

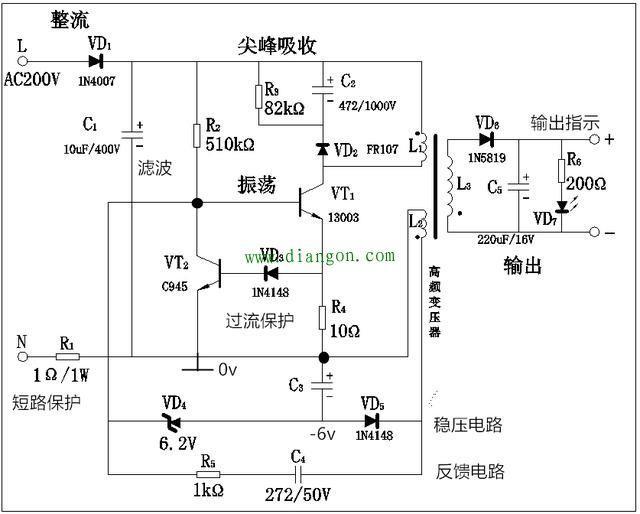

電路(lu)圖分析(xi)：

一、該電(dian)路屬于自勵、反激式(shi)、變壓器耦合(he)型、PWM開關電(dian)源；電(dian)源變換過程：交(jiao)流(liu)(liu)(liu)（AC，輸入市電(dian)）→直流(liu)(liu)(liu)（DC）→交(jiao)流(liu)(liu)(liu)（AC，高頻）→直流(liu)(liu)(liu)（DC，輸出）；電(dian)路由(you)整流(liu)(liu)(liu)、振(zhen)蕩(dang)、穩壓、保護四大系統組(zu)成。

二(er)、輸入(ru)整流(liu)、濾波(bo)電(dian)(dian)(dian)路：由二(er)極管(guan)VD1、電(dian)(dian)(dian)解(jie)電(dian)(dian)(dian)容(rong)(rong)器(qi)C1組成，屬于半波(bo)整流(liu)電(dian)(dian)(dian)路，輸出脈(mo)動直流(liu)電(dian)(dian)(dian)壓(ya)，峰值電(dian)(dian)(dian)壓(ya)311v，經電(dian)(dian)(dian)容(rong)(rong)濾波(bo)達到(dao)300v左(zuo)右的直流(liu)電(dian)(dian)(dian)壓(ya)。VD1為1N4007這個二(er)極管(guan)使用(yong)比較(jiao)普遍，最大整流(liu)電(dian)(dian)(dian)流(liu)1A，最大反向(xiang)電(dian)(dian)(dian)壓(ya)1000v；電(dian)(dian)(dian)解(jie)電(dian)(dian)(dian)容(rong)(rong)器(qi)的耐壓(ya)要(yao)大于300v；

三、振蕩電(dian)路(lu)(lu)：由R2、VT1、L1、L2、C4、R5組成(cheng)，如果沒(mei)有L2、C4、R5反(fan)饋支(zhi)路(lu)(lu)的(de)(de)存在，三極管VT1過著(zhu)一(yi)種平淡的(de)(de)田園生(sheng)活，它通過偏(pian)置電(dian)阻R2提供合適的(de)(de)偏(pian)壓，形(xing)成(cheng)了一(yi)般的(de)(de)放(fang)大電(dian)路(lu)(lu)。

再電源(yuan)適配(pei)(pei)器中這(zhe)種電路(lu)作(zuo)為小功(gong)率負載使用沒問(wen)題(ti)，且(qie)電路(lu)結構簡單，體積較小，但(dan)它的保護不夠完善，充電電流較小，功(gong)率較小，因此(ci)現在已經不多見了，但(dan)作(zuo)為電源(yuan)適配(pei)(pei)器，還是很有(you)分析電路(lu)價(jia)值的。
