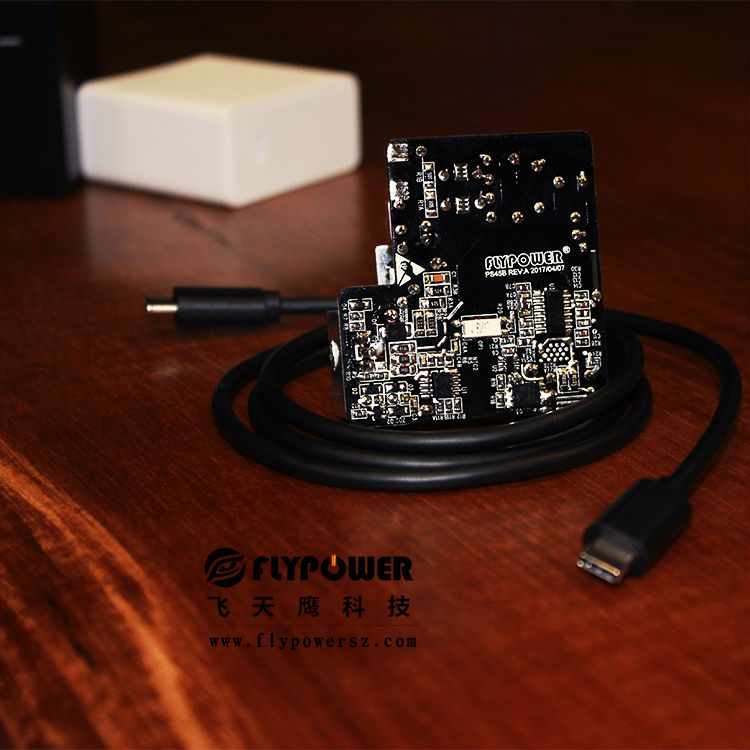

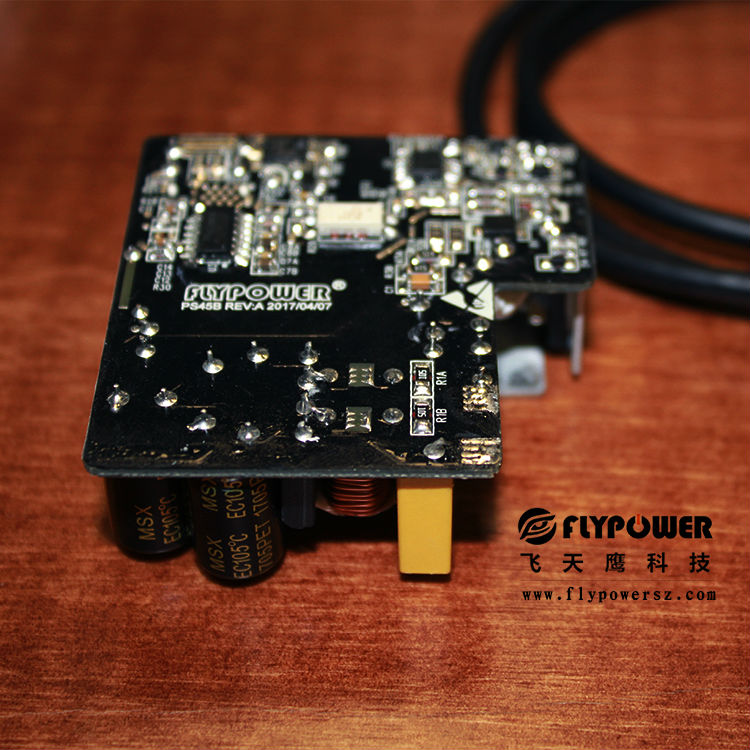

PCB版也叫印制電路板，是電子元器件電氣連接的提供者也是在設計研發電源適配器時的一個主要組件。那么在設計電源適配器時，我們應該如果做好PCB版的設計呢？這里電源適配器廠家可以給大家提供一些建議

1、PCB對應(ying)的(de)SCH網絡要對應(ying)，方便后續更(geng)新。

2、PCB的元器件(jian)封裝，標(biao)準庫里面的按實際情況(kuang)需要(yao)更改，貼片元件(jian)焊(han)盤加(jia)大；插件(jian)元件(jian)的孔(kong)徑(jing)比(bi)元件(jian)管腳大0.3mm，焊(han)盤直徑(jing)大于孔(kong)0.8mm以上，焊(han)盤大些方便焊(han)接，元器件(jian)過波峰(feng)焊(han)也(ye)容易上錫，PCB廠家(jia)做出來(lai)也(ye)不(bu)容易破孔(kong)。還有很多細節(jie)的東西多了解些對生產是(shi)很大的功勞啊。

3、安規的(de)(de)要求(qiu)(qiu)在PCB上(shang)的(de)(de)體現，保險絲的(de)(de)安規輸入到輸出距(ju)(ju)離3mm以(yi)上(shang)，保險絲帶型號需要印在PCB上(shang)。PCB的(de)(de)板材也有不(bu)同(tong)的(de)(de)安規要求(qiu)(qiu)，對應需要做的(de)(de)認證(zheng)(zheng)與(yu)***商溝通能否滿足(zu)要求(qiu)(qiu)。相(xiang)應的(de)(de)認證(zheng)(zheng)編號需印到PCB上(shang)。初級(ji)(ji)到次(ci)(ci)級(ji)(ji)的(de)(de)距(ju)(ju)離8mm以(yi)上(shang)，Y電容注意選擇Y1還(huan)是(shi)Y2的(de)(de)，跨距(ju)(ju)也要求(qiu)(qiu)8mm以(yi)上(shang)，變(bian)壓器的(de)(de)初級(ji)(ji)與(yu)次(ci)(ci)級(ji)(ji)，用擋(dang)墻(qiang)或者(zhe)次(ci)(ci)級(ji)(ji)用三層絕緣線飛(fei)線等方(fang)法做爬(pa)電距(ju)(ju)離。

4、橋(qiao)(qiao)堆(dui)前L,N走(zou)線(xian)距離2.5mm以(yi)上，橋(qiao)(qiao)堆(dui)后高壓+，-距離2.5mm以(yi)上。走(zou)線(xian)為大電(dian)流(liu)回路先走(zou)，面積(ji)越小越好。信號(hao)線(xian)遠(yuan)離大電(dian)流(liu)走(zou)線(xian)，避免(mian)干擾，IC信號(hao)檢測部(bu)分的濾波(bo)電(dian)容靠近IC，信號(hao)地(di)與功率地(di)分開走(zou)，星(xing)形接(jie)地(di)，或(huo)者單點接(jie)地(di)，最(zui)后匯總(zong)到大電(dian)容的“-”引腳，避免(mian)調試時信號(hao)受干擾，或(huo)者抗擾度出狀況。

5、IC方向，貼片元器件(jian)的(de)方向，盡(jin)量放(fang)到整(zheng)(zheng)排整(zheng)(zheng)列，方便(bian)過波峰焊(han)上錫，提高(gao)產(chan)線(xian)效(xiao)(xiao)率(lv)，避免陰(yin)影效(xiao)(xiao)應，連(lian)錫，虛(xu)焊(han)等(deng)問題出現。

6、打AI的(de)(de)(de)元器件需要根據相應的(de)(de)(de)規則放(fang)置(zhi)元器件，之前看過一(yi)個(ge)日本的(de)(de)(de)PCB，焊盤做成水滴狀(zhuang)(zhuang)，AI元件的(de)(de)(de)引腳剛好在水滴狀(zhuang)(zhuang)的(de)(de)(de)焊盤上，漂(piao)亮(liang)。

7、PCB上的走線對輻射影響比較大，可以參(can)考相(xiang)關書籍。還有1種情(qing)況，PCB當單(dan)面板布線，弄完后，在頂層敷整塊銅皮接大電(dian)容地，抑制傳導(dao)和輻射很有效果(guo)。

8、布線(xian)時，還需要考慮雷擊，ESD時或其他干擾的(de)電流路(lu)徑，會不會影(ying)響IC。

想要(yao)研(yan)發(fa)(fa)出(chu)好電源，需要(yao)注(zhu)意每(mei)一個設(she)計的(de)細節(jie)，飛天鷹科技專注(zhu)電源研(yan)發(fa)(fa)生產17年，有(you)著非常(chang)豐富(fu)的(de)經驗，國家高(gao)新技術企業(ye)，軍(jun)工(gong)品質值得信賴。
